220到725 MHz,超低抖动差分XO

登录

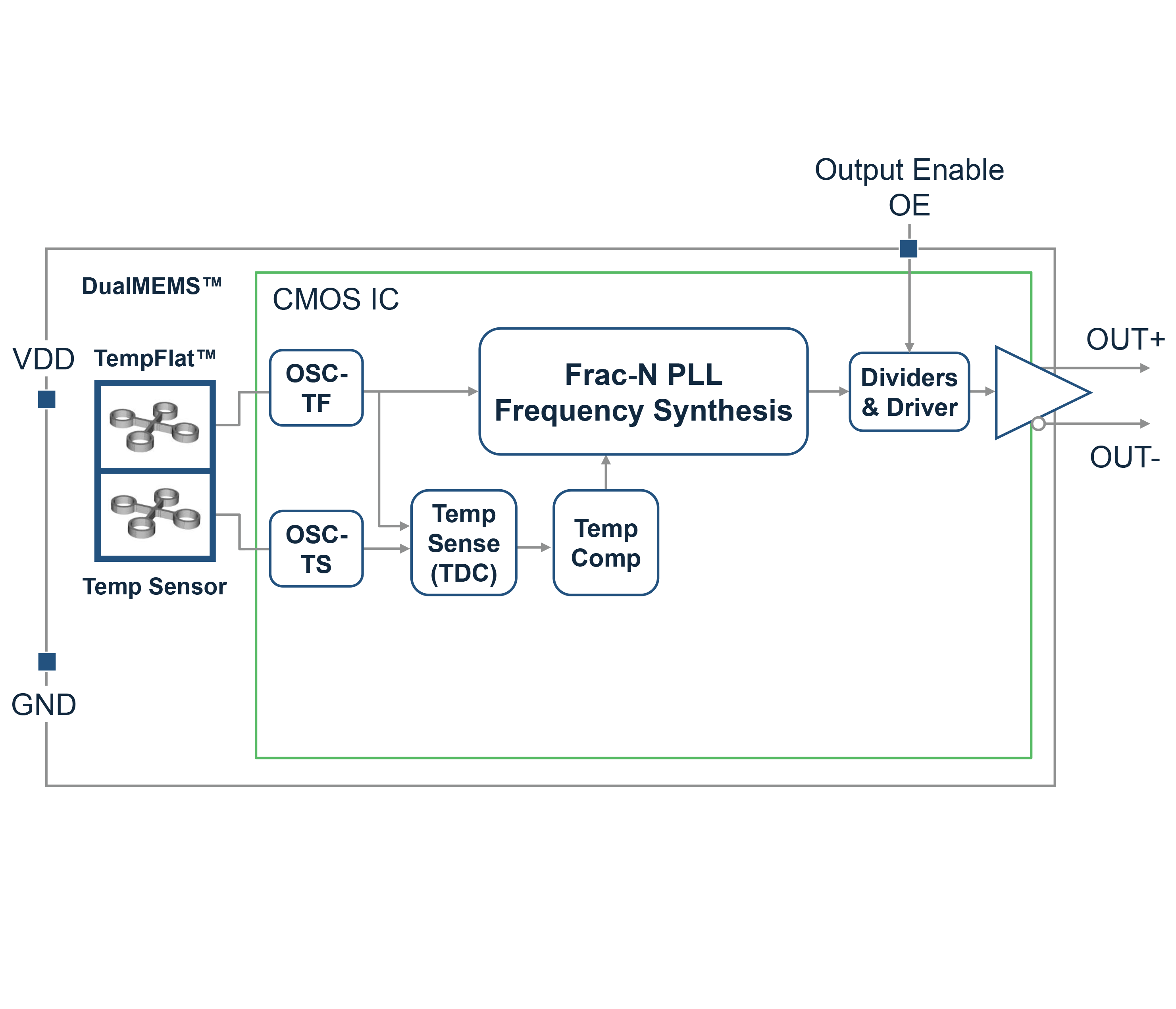

SiT9367超低抖动差分振荡器支持从220.000001到725 MHz的任何频率,1 Hz增量。必威体育官网手机登录基于SiTime独特的Elite平台™,该设备在常见的环境危害(如冲击、振动、电源噪声、EMI和板折弯)存在的情况下,可提供0.23 ps抖动(典型值)和±10ppm的卓越动态性能。

除了7.0 x 5.0 mm外,SiT9367还提供最小的3.2 x 2.5 mm差动包。该设备支持所有流行的输出必威体育官网手机登录信号类型,包括LVPECL、LVDS和HCSL,并结合任何电压在2.5至3.3 V之间。

查看相关产品:1 ~ 220 MHz|70 fs抖动|200 fs抖动|加固的|XO阵容

小型工业标准封装,使小的形状因素系统与严格的抖动要求
振荡器类型 XO-DE
频率 220到725兆赫
频率稳定度(ppm) ±10±20±25±50
相位抖动(rms) 0.23 ps
输出类型 LVPECL、LVDS HCSL
工作温度范围(°C) -20到+70,-40到+85,-40到+105
供电电压(V) 2.5, 2.8, 3, 3.3
²包类型(毫米) 3.2 x2.5, 5.0 x3.2, 7.0 x5.0
特性 超低抖动
可用性 生产

在实际操作条件下具有优异的动态性能

  • 0.23 ps抖动(典型值)
  • ±10ppm:确保系统在恶劣环境下的最佳性能;

20倍的振动灵敏度

  • 最大限度地减少在高振动环境中的丢包

0.05 ps/mV电源噪声抑制(PSNR)

  • 简化电源设计

3.2 x 2.5 mm包装

  • 使小的形状因素系统与严格的抖动要求

灵活的可编程特性

  • 220到725兆赫
  • 2.25至3.63 V
  • LVPECL, LVDS, HCSL:定制振荡器规格,优化系统性能;

优越的可靠性

  • 10亿小时MTBF
  • 终身保修:减少由于时钟组件和相关维修成本的现场故障
  • 10G到100G以太网
  • 光学模块
  • 作为PCIe
  • FPGA
  • SATA / SAS
  • 光纤通道
  • 系统时钟
  • 串行数据链接
  • 无线&回程
  • 光纤、电缆、DSL
  • 安全设备
  • 数据中心
