340至725 MHz I2C / SPI可编程振荡器
登录SiT3522是一个超低抖动，用户可编程振荡器。该设备基于SiTime的Elite平台™，利用独特的DualMEMS™温度传感和TurboCompensation™技术，提供卓越的动态性能，使其:
- 耐气流和热冲击
- 抗冲击和振动
- 优越的电源噪声抑制能力
该设备支持两种系统内编必威体育官网手机登录程选项:
1)任意频率模式，重新编程时钟输出到340.000001 MHz至725 MHz之间的任何频率
2)数字控制振荡器(DCO)模式，以引导或拉时钟至±3200ppm
结合频率范围和用户可编程性，该设备非常适用于需要各种频率并在嘈杂环境中运行的电信，网络和工业应用。
查看相关产品:1到340 MHz|加固的|12 c / SPI阵容
| 振荡器类型 | I2C / SPI ISP XO-DE |
| 频率 | 340至725兆赫 |
| 频率稳定度(ppm) | ±20±25±50 |
| 相位抖动(rms) | ≤0.23 ps |
| 输出类型 | LVPECL、LVDS HCSL |
| 工作温度范围(°C) | -20到+70，-40到+85，-40到+105 |
| 拉伸范围（PPM） | ±25±50,±80±100±125±150±200±400±600±800±1200±1600±3200 |
| 供电电压(V) | 2.5到3.3 |
| 包类型（mm²） | 5.0 x 3.2 10针 |
| 特征 | 系统内可编程通过I2C/SPI |
| 可用性 | 生产 |
I2C / SPI可编程振荡器
SiT3522销作业

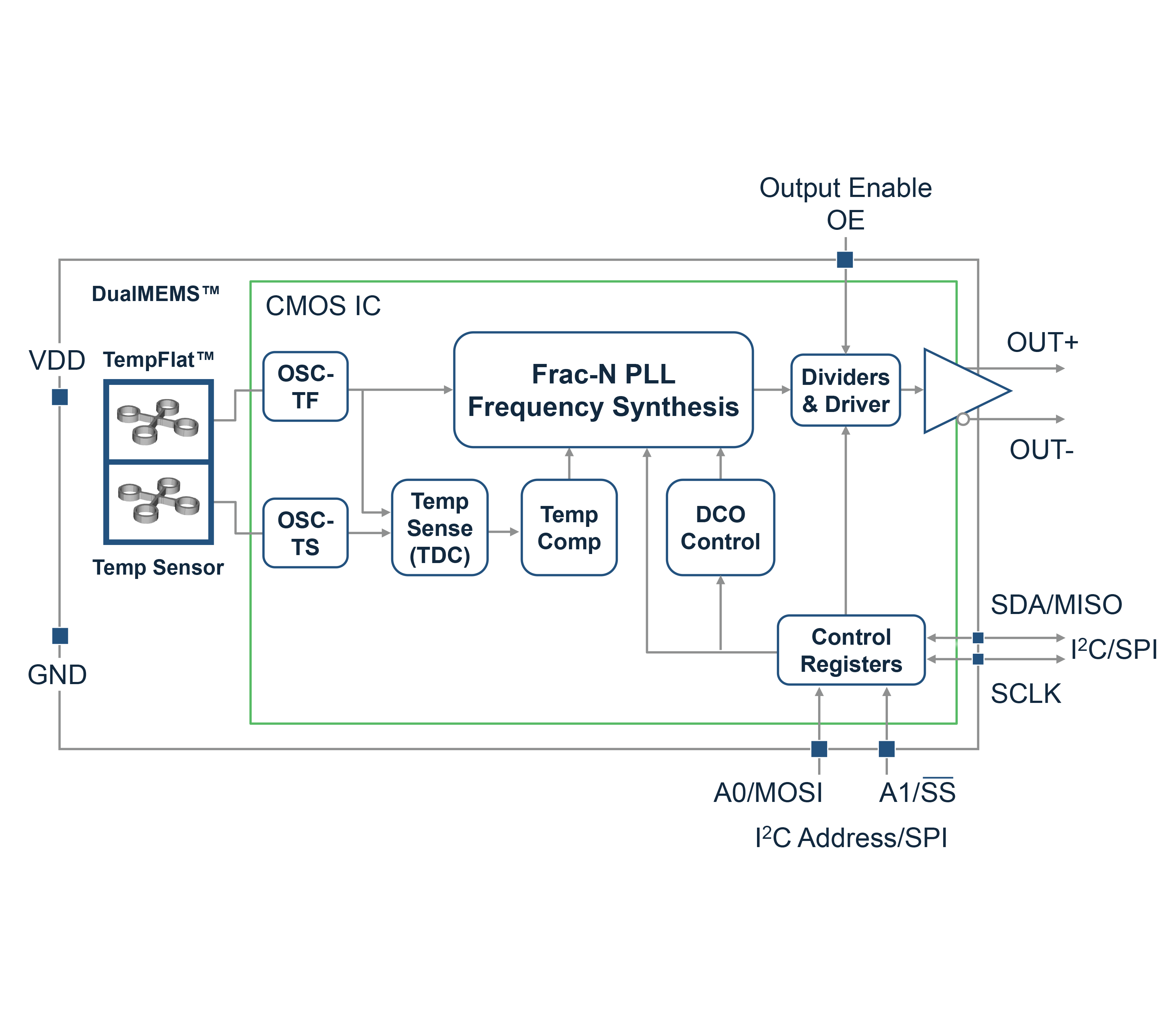

SiT3522框图
系统内可编程从340.000001 MHz和725 MHz通过I2C/SPI
数字频率拉(DCO)通过I2C/SPI
输出频率牵引，具有完美的牵引线性
13个可编程拉范围选项±3200 PPM
频率拉分辨率低至5 ppt (0.005 ppb)
动态性能
0.1 ppb/g，抗冲击和振动性能优越
没有活动下降或微跳跃
集成LDO用于片上电源噪声滤波
0.05 ps/mV电源噪声抑制(PSNR)
通过消除LDO来减少BOM
可编程LVPECL，LVDS或HCSL输出
可编程LVPECL，LVDS摆动
LVDS共模电压控制
优化信号完整性
优越的可靠性
10亿小时的MTBF
终身保修:减少维修成本和现场故障，由于时钟组件
- 10G到100G以太网
- SONET
- 存储、服务器和数据中心
- 测试和测量
