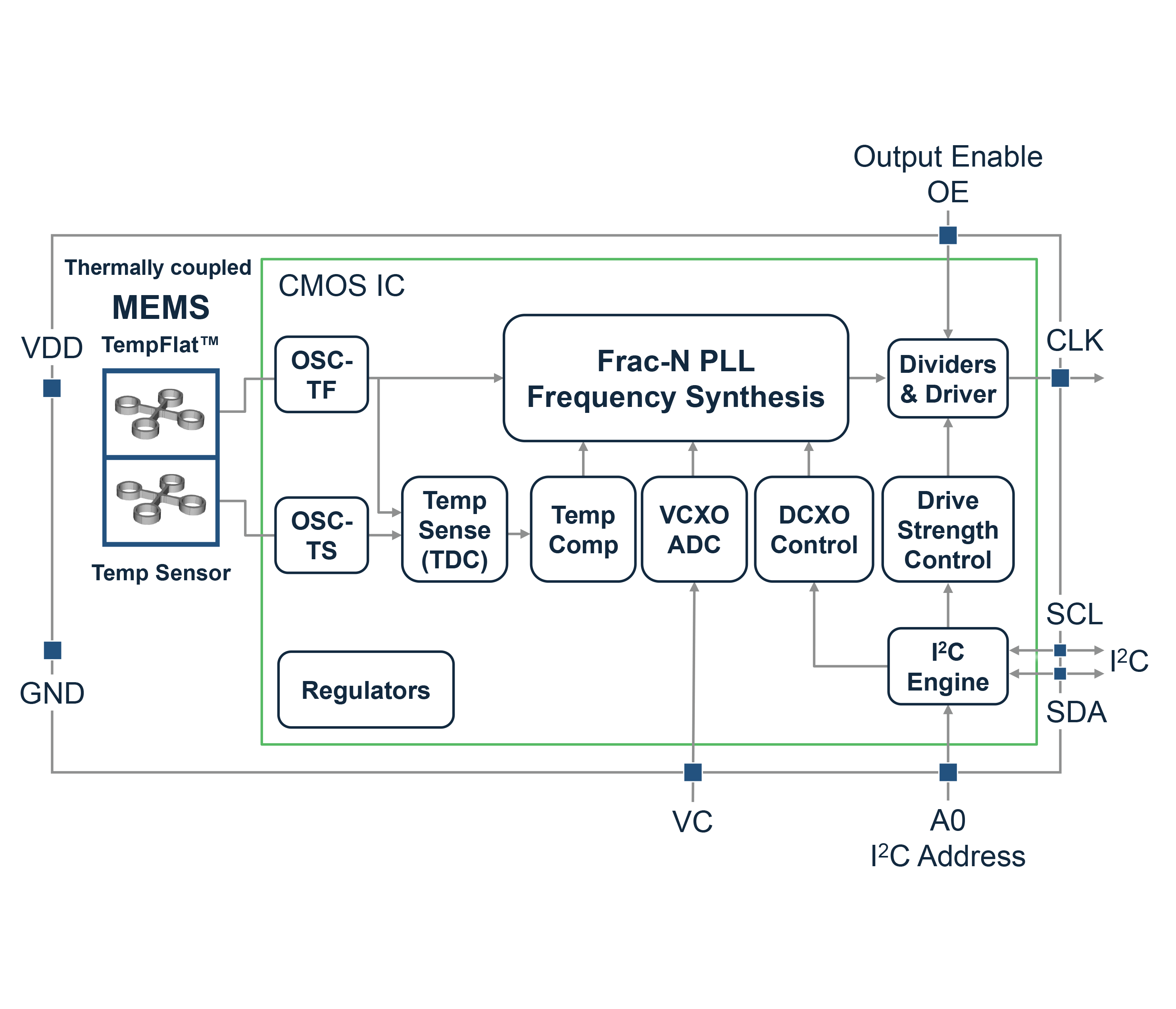

SiT5155 Super-TCXO用于精密农业、测量、建筑和其他工业设备中的高精度GNSS系统。基于SiTime独特的DualMEMS™和TurboCompensation™温度传感技术,该设备提供了卓越的动态性能,能够在存在冲击、振动、快速温度变化、电源噪声和电磁干扰(EMI)的情况下,最快地锁定卫星。SiT5155通过消除活动下降和微跳进一步减少卫星锁定损失。

程序振荡器得到即时样品,优化的性能,和快速原型|了解更多

查看相关产品:1 ~ 60 MHz|60至220兆赫|±100,±200,±250 PPB|TCXO阵容

六个行业标准脚印小到5.0 x 3.2毫米
振荡器类型 TCXO-SE
频率 12个标准频率
频率稳定度(ppm) ±0.5
相位抖动(rms) 0.31 ps
输出类型 LVCMOS,剪sinewave
工作温度范围(°C) -20到+70,-40到+85,-40到+105
拉力范围(ppm) ±12.5±6.25±10日,±25±50,±80±100±125±150±200±400±600±800±1600±3200
供电电压(V) 2.5, 2.8, 3, 3.3
²包类型(毫米) 5.0 x 3.2 10针
特性 精密TCXO
可用性 生产

在气流、快速温度和斜坡作用下,具有优异的动态稳定性

  • ±500磅的温度过高。稳定
  • 3e-11 ADEV,平均10秒
  • ±15 ppb/°C频率斜率(ΔF/ΔT), 10°C/min斜坡
    • 在任何操作条件下都能实现最快的卫星锁定

振动时相位噪声提高20倍

  • 最大限度地减少高振动环境下的卫星锁定损失

没有活动下降或微跳跃

  • 消除了昂贵的筛选或老化测试的需要

0.2 ps/mV电源噪声抑制(PSNR)

  • 通过消除TCXO专用的LDO来减少BOM

LVCMOS或剪切正弦波输出

  • 优化EMI和抖动之间的最佳平衡

通过I2C进行数字频率调谐

  • 消除由电路板噪声引起的频移

优越的可靠性

  • 10亿小时MTBF
  • 终身保修
  • 降低维修成本和由于时钟组件造成的现场故障

  • 工业GNSS
  • 电信GNSS
  • 精密GNSS
  • GPS / GNSS模块
