60至220兆赫，地层3超级tcxo
SiT5357是±100ppb高频MEMS精密超级tcxo。这个装置是为最佳动态性能而设计的。它完全符合GR-1244层3振荡器的规格。通过利用SiTime独特的DualMEMS™和TurboCompensation™温度传感技术，SiT5357在存在环境压力源(气流、温度扰动、振动、冲击和电磁干扰(EMI))的情况下提供最稳定的时序。
SiT5357可以工厂编程到任何频率，稳定性，电压和拉范围的组合。这种可编程性使设计师能够优化时钟配置，同时消除与石英tcxo相关的长交货时间和定制成本，其中每个频率都是定制的。
程序振荡器得到即时样品，优化的性能，和快速原型|了解更多
查看相关产品:1 ~ 60 MHz|汽车|加固的|±50磅|TCXO阵容
| 振荡器类型 | TCXO-SE |
| 频率 | 60至220兆赫 |
| 频率稳定度(ppm) | ±0.1±0.2±0.25 |
| 相位抖动(rms) | 0.31 ps |
| 输出类型 | LVCMOS |
| 工作温度范围(°C) | -20到+70，-40到+85，-40到+105 |
| 拉力范围(ppm) | ±12.5±6.25±10日,±25±50,±80±100±125±150±200±400±600±800±1600±3200 |
| 供电电压(V) | 2.5, 2.8, 3, 3.3 |
| ²包类型(毫米) | 5.0 x 3.2 10针 |
| 特性 | 精密TCXO |
| 可用性 | 生产 |
六个行业标准脚印小到5.0 x 3.2毫米

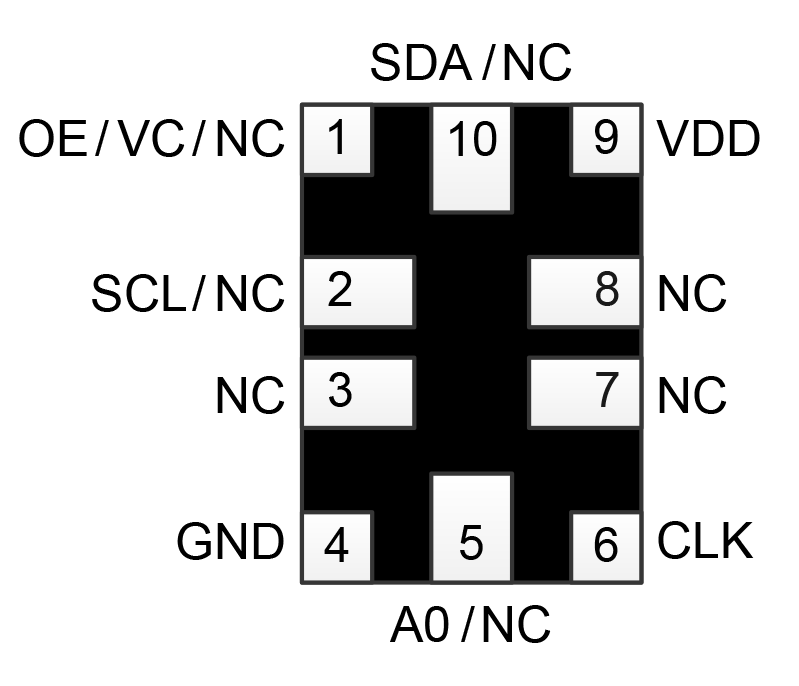

SiT5357销作业
SiT5357框图
60 ~ 220 MHz输出频率
- 消除了对频率倍增器的需要
在气流、快速温度和斜坡作用下，具有优异的动态稳定性
- ±100磅的温度过高。稳定
- 3e-11 ADEV，平均10秒
- ±1 ppb/°C频率斜率(ΔF/ΔT)， 10°C/min。斜坡
- 确保电信和网络设备在恶劣环境下的系统服务质量
振动时相位噪声提高20倍
- 在高振动环境中最小化通话和/或链接下降
没有活动下降或微跳跃
- 消除了任何昂贵的筛选或老化测试的需要
0.2 ps/mV电源噪声抑制(PSNR)
- 通过消除TCXO专用的LDO来减少BOM
LVCMOS或剪切正弦波输出
- 优化EMI和抖动之间的最佳平衡
丰富的可编程特性
- 60 - 189 MHz和200 - 220 MHz之间的任何频率
- 2.25至3.63 V
- 大拉力范围从±6.25到±3200 ppm:
- 定制TCXO规格，以优化系统性能
通过I2C进行数字频率调谐
- 消除由电路板噪声引起的频移
优越的可靠性
- 10亿小时MTBF
- 终身保修:减少维修成本和现场故障，由于时钟组件
- SONET / SDH层3
- 同步以太网(G.8262，选项1和2)
- 小细胞
- IEEE 1588边界时钟和大师
- 光传输(OTN、OLT等)
- COSPAS - SARSAT
- 宽带卫星
- 仪表
- 串行数据链接
- 无线&回程
- 精密GNSS
- GPS / GNSS模块
- 铁路
- 远程通信
- 室内定位
- 智能农业
