1 ~ 220 MHz，超低抖动差分XO
登录SiT9366超低抖动差分振荡器支持从1到220 MHz的任何频率，1 Hz增量。必威体育官网手机登录基于SiTime独特的Elite平台™，该设备在常见的环境危害(如冲击、振动、电源噪声、EMI和板折弯)存在的情况下，可提供0.23 ps抖动(典型值)和±10ppm的卓越动态性能。
与传统石英或SAW振荡器不同，除了7.0 x 5.0 mm封装外，SiT9366还提供最小的3.2 x 2.5 mm差分封装。该设备支持所有流行的输出必威体育官网手机登录信号类型，包括LVPECL、LVDS和HCSL，并结合任何电压在2.5至3.3 V之间。
| 振荡器类型 | XO-DE |
| 频率 | 1 ~ 220 MHz |
| 频率稳定度(ppm) | ±10±20±25±50 |
| 相位抖动(rms) | 0.23 ps |
| 输出类型 | LVPECL，LVDS，HCSL |
| 工作温度范围(°C) | -20到+70，-40到+85，-40到+105 |
| 供电电压(V) | 2.5, 2.8, 3, 3.3 |
| ²包类型(毫米) | 3.2 x2.5, 5.0 x3.2, 7.0 x5.0 |
| 特性 | 超低抖动 |
| 可用性 | 生产 |
小型工业标准封装，使小的形状因素系统与严格的抖动要求
SiT9366销作业

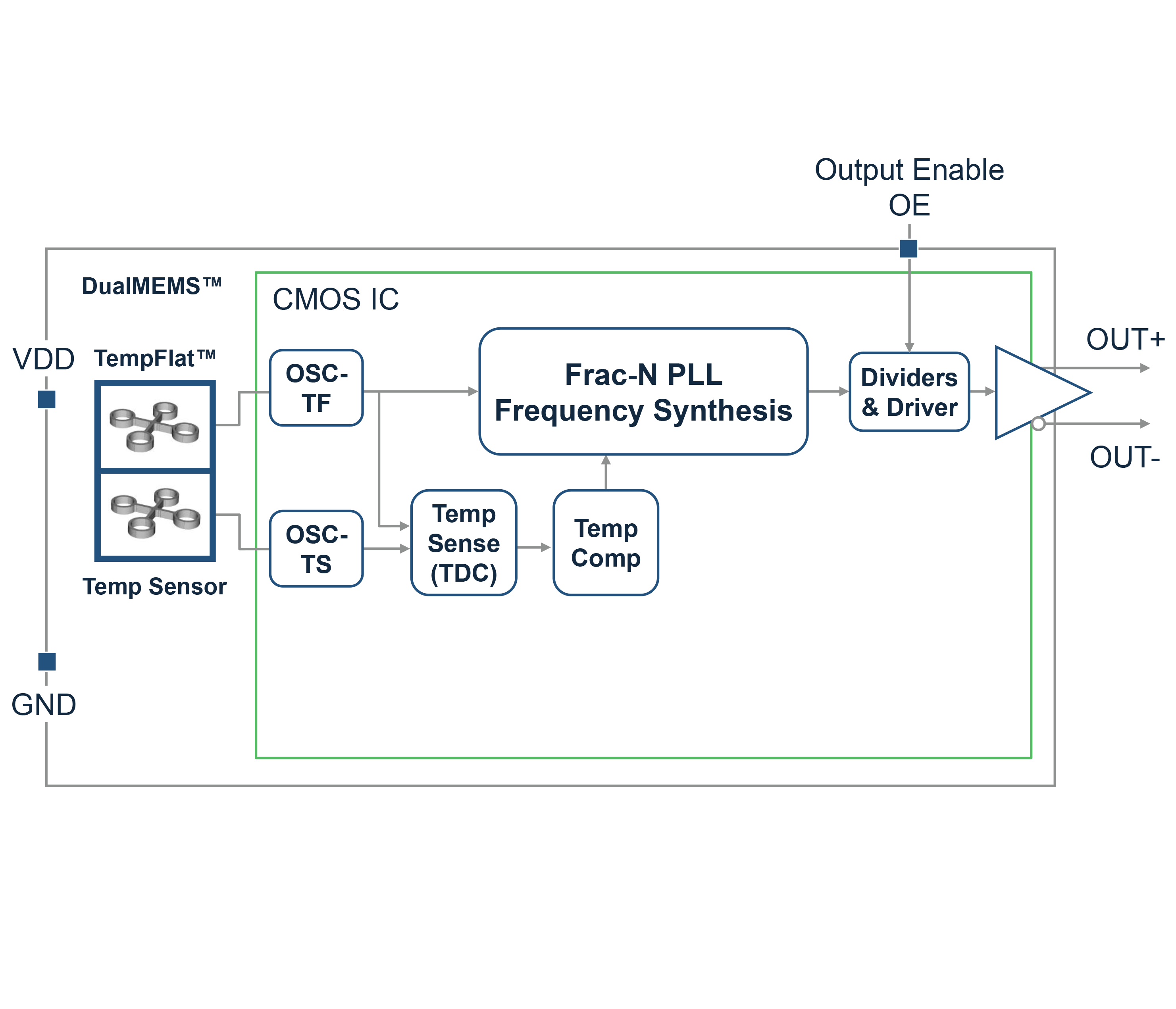

SiT9366框图
在实际操作条件下具有优异的动态性能
- 0.23 ps抖动(典型值)
- ±10ppm:确保系统在恶劣环境下的最佳性能
20倍的振动灵敏度
最大限度地减少在高振动环境中的丢包
0.05 ps/mV电源噪声抑制(PSNR)
简化电源设计
3.2 x 2.5 mm包装
使小的形状因素系统与严格的抖动要求
灵活的可编程功能
- 1 ~ 220 MHz
- 2.25至3.63 V
- LVPECL, LVDS, HCSL:定制振荡器规格，优化系统性能
优越的可靠性
- 10亿小时MTBF
- 终身保修:减少由于时钟组件和相关维修成本的现场故障
- 10G到100G以太网
- 光学模块
- 作为PCIe
- FPGA
- SATA / SAS.
- 光纤通道
- 系统时钟
- 串行数据链接
- 无线&回程
- 光纤、电缆、DSL
- 安全设备
- 数据中心
- 测试和测量
- 国防与航空航天
- SiT9366 25兆赫HCSL
- SiT9366 30.72 mhz HCSL
- SiT9366 50 mhz HCSL
- SiT9366 53.125 mhz HCSL
- SiT9366 61.44 mhz HCSL
- SiT9366 98.304 mhz HCSL
- SiT9366 100 mhz HCSL
- SiT9366 106.25 mhz HCSL
- SiT9366 122.88 mhz HCSL
- SiT9366 125 mhz HCSL
- SiT9366 133.333333 mhz HCSL
- SiT9366 148.351648 mhz HCSL
- SiT9366 150 mhz HCSL
- SiT9366 153.6 mhz HCSL
- SIT9366 155.52MHz HCSL.
- SiT9366 156.25 mhz HCSL
- SiT9366 159.375 mhz HCSL
- SiT9366 160 mhz HCSL
- SiT9366 161.132813 mhz HCSL
- SiT9366 166.666666 mhz HCSL
- SiT9366 168.040678 mhz HCSL
- SiT9366 200 mhz HCSL
- SiT9366 212.5 mhz HCSL
- SiT9366 30.72 mhz LVDS
- SIT9366 53.125MHz LVDS
- SiT9366 61.44 mhz LVDS
- SiT9366 62.5 mhz LVDS
- SiT9366 74.25 mhz LVDS
- SiT9366 74.175824 mhz LVDS
- SiT9366 75 mhz LVDS
- SiT9366 77.76 mhz LVDS
- SIT9366 98.304MHz LVDS
- SiT9366 100 mhz LVDS
- SiT9366 106.25 mhz LVDS
- SiT9366 122.88 mhz LVDS
- SiT9366 125 mhz LVDS
- SiT9366 133.333333 mhz LVDS
- SiT9366 148.351648 mhz LVDS
- SiT9366 150 mhz LVDS
- SiT9366 153.6 mhz LVDS
- SiT9366 155.52 mhz LVDS
- SiT9366 156.25 mhz LVDS
- SiT9366 159.375 mhz LVDS
- SiT9366 160 mhz LVDS
- SiT9366 161.132813 mhz LVDS
- SiT9366 166.666666 mhz LVDS
- SiT9366 168.040678 mhz LVDS
- SiT9366 200 mhz LVDS
- SiT9366 212.5 mhz LVDS
- SiT9366 25兆赫LVPECL
- SiT9366 30.72 mhz LVPECL
- SiT9366 50 mhz LVPECL
- SiT9366 53.125 mhz LVPECL
- SiT9366 61.44 mhz LVPECL
- SiT9366 62.5 mhz LVPECL
- SIT9366 74.25MHz LVPECL.
- SiT9366 74.175824 mhz LVPECL
- SiT9366 75 mhz LVPECL
- SiT9366 77.76 mhz LVPECL
- SiT9366 98.304 mhz LVPECL
- SiT9366 100 mhz LVPECL
- SiT9366 106.25 mhz LVPECL
- SiT9366 122.88 mhz LVPECL
- SiT9366 125 mhz LVPECL
- SiT9366 133.333333 mhz LVPECL
- SiT9366 148.351648 mhz LVPECL
- SiT9366 150 mhz LVPECL
- SiT9366 153.6 mhz LVPECL
- SiT9366 155.52 mhz LVPECL
- SiT9366 156.25 mhz LVPECL
- SiT9366 159.375 mhz LVPECL
- SiT9366 160 mhz LVPECL
- SiT9366 161.132813 mhz LVPECL
- SiT9366 166.666666 mhz LVPECL
- SiT9366 168.040678 mhz LVPECL
- SiT9366 200 mhz LVPECL
- SiT9366 212.5 mhz LVPECL
| 文档名称 | 类型 |
|---|---|
| 6L-QFN包装成分报告(Elite SiT337X VCXO, SiT936X DEXO) | 成分报告 |
| 电子工业公民联盟模板 | 其他质量文件 |
| SiTime产品的制造说明 | 其他质量文件 |
| SiTime冲突矿产政策 | 其他质量文件 |
| SiTime环境政策 | 其他质量文件 |
| SiTime日期代码担保 | 其他质量文件 |
| ISO9001:2015注册证书 | 其他质量文件 |
| SiT93XX DEXO, SiT33XX VCXO, SiT335X dccxo产品鉴定报告 | 可靠性报告 |
| 6L/10L-QFN包装B, C，和E确认报告- ASE | 可靠性报告 |
| 台积电晶圆SGS报告 | RoHS /实现/绿色证书 |
| Tower Jazz Wafer SGS报告 | RoHS /实现/绿色证书 |
| 4L / 6L-QFN封装均质材料和SGS报告 | RoHS /实现/绿色证书 |
| BOSCH Wafer SGS报告 | RoHS /实现/绿色证书 |
| WLCSP包装同质材料和SGS报告 | RoHS /实现/绿色证书 |
| 6L-QFN封装B和E（Elite Dexo，VCXO）均匀材料和SGS报告 | RoHS /实现/绿色证书 |
| 西泰环保合规声明 | RoHS /实现/绿色证书 |
| 符合证书-欧盟RoHS声明 | RoHS /实现/绿色证书 |
| 冲突矿产报告模板 | 其他质量文件 |
Eval董事会（接触SiTime）- SiT6097 (3225) | SiT6085 (7050)
频率斜率(dF/dT)计算器-计算频率斜率超过温度
抖动计算器和绘图-将相位噪声转换为相位抖动，找到相位噪声图
可靠性的计算器获取各种运行条件下的FIT/MTBF数据
3225 6针|5032 6引脚CP|7050 6引脚CP- QFN预览包3 d步模型
