标准频率超低抖动差分XO
登录SIT9365超低抖动差分振荡器支持32个用于网络，存储，服务器和FPGA时钟的常用输出频率。必威体育官网手机登录基于Sientime独特的Elite Platform™，该装置可提供0.23 ps抖动（典型值）的卓越动态性能，并在存在常见的环境危害中稳定的时机，例如冲击，振动，电源噪声和EMI。
除了7.0 x 5.0 mm外，SiT9365还提供最小的3.2 x 2.5 mm差动包。该设备支持所有流行的输出必威体育官网手机登录信号类型，包括LVPECL、LVDS和HCSL，并结合任何电压在2.5至3.3 V之间。
| 振荡器类型 | XO-DE. |
| 频率 | 32标准频率 |
| 频率稳定度(ppm) | ±10±20±25±50 |
| 阶段抖动（RMS） | 0.23 ps |
| 输出类型 | LVPECL、LVDS HCSL |
| 工作温度范围（°C） | -20到+70，-40到+85，-40到+105 |
| 供电电压(V) | 2.5, 2.8, 3, 3.3 |
| ²包类型(毫米) | 3.2 x2.5, 5.0 x3.2, 7.0 x5.0 |
| 特性 | 超低抖动 |
| 可用性 | 生产 |
小型工业标准封装，使小的形状因素系统与严格的抖动要求

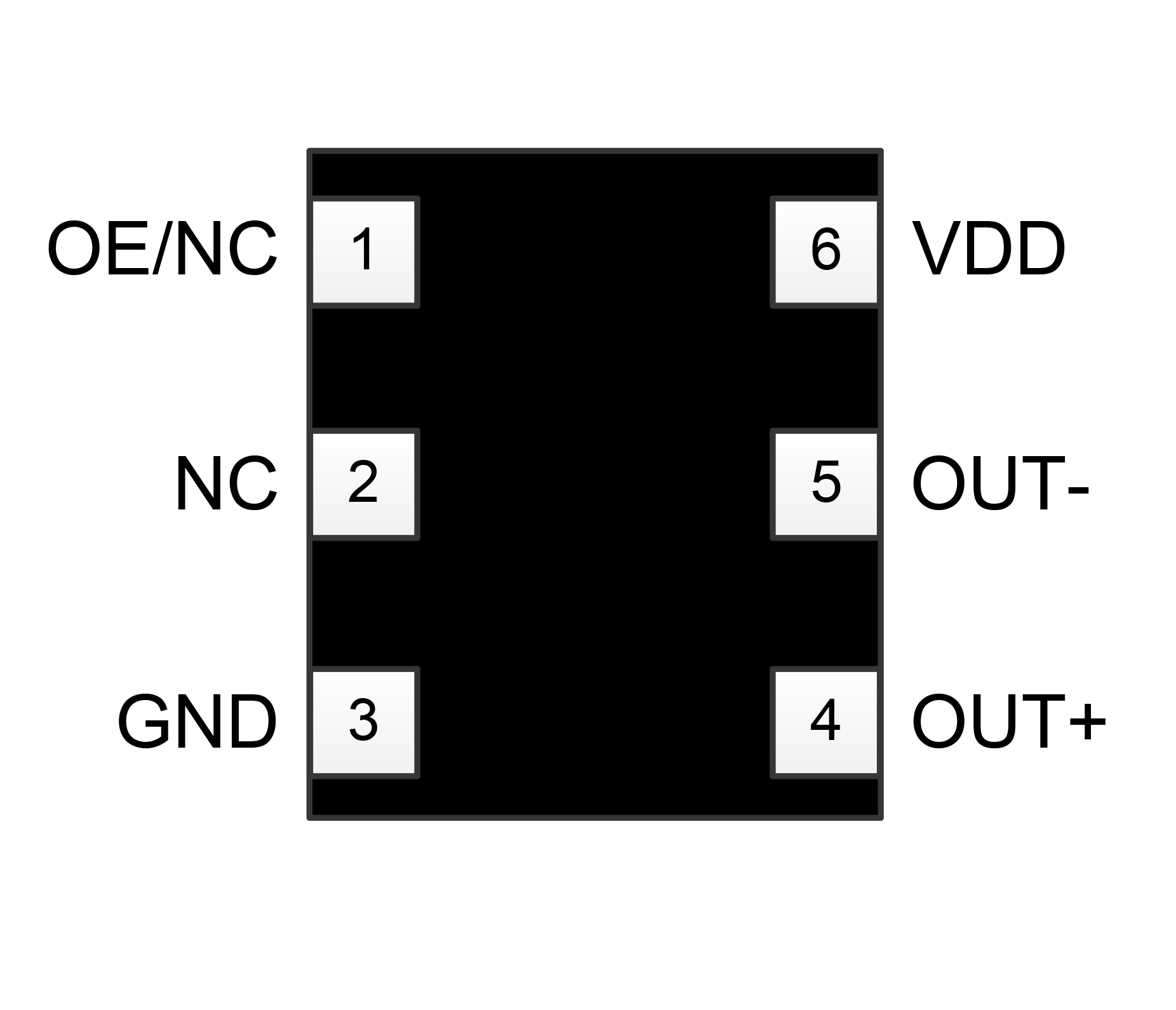

SiT9365销作业
SiT9365框图
在实际操作条件下具有优异的动态性能
- 0.23 ps抖动(典型值)
- ±10 ppm.
- 敌对环境中更好的系统性能
20倍的振动灵敏度
- 最大限度地减少高振动环境中的数据包丢失
0.05 PS / MV电源噪声抑制（PSNR）
- 简化电源设计
3.2 x 2.5 mm包装:
- 使小的形状因素系统与严格的抖动要求
灵活的可编程特性
- 32常见频率
- 2.25至3.63 V
- LVPECL, LVDS, HCSL:定制振荡器规格，优化系统性能
优越的可靠性
- 10亿小时MTBF
- 终身保修
- 由于时钟组件和相关的维修成本，降低了现场故障
- 10G到100G以太网
- 光学模块
- 作为PCIe
- FPGA
- SATA / SAS
- 光纤通道
- 系统时钟
- CPE &家庭网关
- 数据中心
- SiT9365 25兆赫HCSL
- SiT9365 30.72 mhz HCSL
- SiT9365 50 mhz HCSL
- SIT9365 53.125MHz HCSL.
- SiT9365 61.44 mhz HCSL
- SIT9365 98.304MHz HCSL.
- SiT9365 100 mhz HCSL
- SiT9365 106.25 mhz HCSL
- SiT9365 122.88 mhz HCSL
- SIT9365 125MHz HCSL
- SiT9365 133.333333 mhz HCSL
- SIT9365 148.351648MHz HCSL.
- SIT9365 150MHz HCSL.
- SiT9365 153.6 mhz HCSL
- SiT9365 155.52 mhz HCSL
- SiT9365 156.25 mhz HCSL
- SIT9365 159.375MHz HCSL
- SiT9365 160 mhz HCSL
- SiT9365 161.132813 mhz HCSL
- SiT9365 166.666666 mhz HCSL
- SiT9365 168.040678 mhz HCSL
- SiT9365 200 mhz HCSL
- SiT9365 212.5 mhz HCSL
- SiT9365 250 mhz HCSL
- SiT9365 300 mhz HCSL
- SiT9365 322.265625 mhz HCSL
- SiT9365 325 mhz HCSL
- SIT9365 30.72MHz LVDS
- SIT9365 53.125MHz LVDS
- SiT9365 61.44 mhz LVDS
- SIT9365 62.5MHz LVDS
- SiT9365 74.25 mhz LVDS
- SiT9365 74.175824 mhz LVDS
- SiT9365 75 mhz LVDS
- SiT9365 77.76 mhz LVDS
- SiT9365 98.304 mhz LVDS
- SiT9365 100 mhz LVDS
- SiT9365 106.25 mhz LVDS
- SiT9365 122.88 mhz LVDS
- SiT9365 125 mhz LVDS
- SiT9365 133.333333 mhz LVDS
- SiT9365 148.351648 mhz LVDS
- SiT9365 150 mhz LVDS
- SiT9365 153.6 mhz LVDS
- SiT9365 155.52 mhz LVDS
- SiT9365 156.25 mhz LVDS
- SiT9365 159.375 mhz LVDS
- SiT9365 160 mhz LVDS
- SiT9365 161.132813 mhz LVDS
- SIT9365 166.666666MHz LVDS
- SiT9365 168.040678 mhz LVDS
- SiT9365 200 mhz LVDS
- SiT9365 212.5 mhz LVDS
- SiT9365 250 mhz LVDS
- SiT9365 300 mhz LVDS
- SiT9365 322.265625 mhz LVDS
- SiT9365 325 mhz LVDS
- SiT9365 25兆赫LVPECL
- SiT9365 30.72 mhz LVPECL
- SiT9365 50 mhz LVPECL
- SiT9365 53.125 mhz LVPECL
- SIT9365 61.44MHz LVPECL.
- SIT9365 62.5MHz LVPECL
- SIT9365 74.25MHz LVPECL.
- SiT9365 74.175824 mhz LVPECL
- SiT9365 75 mhz LVPECL
- SiT9365 77.76 mhz LVPECL
- SiT9365 98.304 mhz LVPECL
- SiT9365 100 mhz LVPECL
- SIT9365 106.25MHz LVPECL.
- SiT9365 122.88 mhz LVPECL
- SiT9365 125 mhz LVPECL
- SiT9365 133.333333 mhz LVPECL
- SiT9365 148.351648 mhz LVPECL
- SIT9365 150MHz LVPECL.
- SiT9365 153.6 mhz LVPECL
- SiT9365 155.52 mhz LVPECL
- SiT9365 156.25 mhz LVPECL
- SiT9365 159.375 mhz LVPECL
- SiT9365 160 mhz LVPECL
- SiT9365 161.132813 mhz LVPECL
- SiT9365 166.666666 mhz LVPECL
- SiT9365 168.040678 mhz LVPECL
- SiT9365 200 mhz LVPECL
- SIT9365 212.5MHz LVPECL.
- SiT9365 250 mhz LVPECL
- SiT9365 300 mhz LVPECL
- SiT9365 322.265625 mhz LVPECL
- SiT9365 325 mhz LVPECL
| 文档名称 | 类型 |
|---|---|
| 6L-QFN包装成分报告(Elite SiT337X VCXO, SiT936X DEXO) | 成分报告 |
| SiTime产品的制造说明 | 其他优质文件 |
| SiTime冲突矿产政策 | 其他优质文件 |
| SiT93XX DEXO, SiT33XX VCXO, SiT335X dccxo产品鉴定报告 | 可靠性报告 |
| 6L/10L-QFN包装B, C，和E确认报告- ASE | 可靠性报告 |
| 台积电晶圆SGS报告 | RoHS / REACH / Green证书 |
| Tower Jazz Wafer SGS报告 | RoHS / REACH / Green证书 |
| 4L/6L-QFN包装材料及SGS报告 | RoHS / REACH / Green证书 |
| 博世晶圆SGS报告 | RoHS / REACH / Green证书 |
| WLCSP封装均质材料和SGS报告 | RoHS / REACH / Green证书 |
| 6L-QFN Package B and E (Elite DEXO, VCXO)均质材料和SGS报告 | RoHS / REACH / Green证书 |
| 环境合规声明 | RoHS / REACH / Green证书 |
| 符合证书-欧盟RoHS声明 | RoHS / REACH / Green证书 |
Eval董事会（联系Silime.）- SIT6097（3225）|SIT6085（7050）
频率斜率(dF/dT)计算器-计算频率斜率超过温度
抖动计算器和绘图- 将阶段噪声转换为相位抖动，找到相位噪声图
可靠性的计算器获取各种运行条件下的FIT/MTBF数据
3225年6-Pins|5032 6引脚CP|7050 6引脚CP- 使用QFN预览包3D步骤模型
